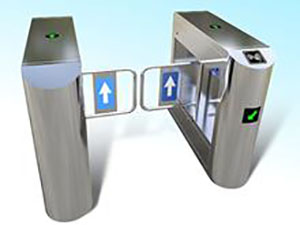

刷卡通行速通門擺閘

智能擺閘是經過多年精心開發、研制、生產的智能化通道管理設備，是主要針對人員通道進行智能管理的高科技產品。該設備將機械、電子、微處理器控制及各種身份識別技術有機地融為一體，通過選配各種身份識別系統設備和采用性能可靠的安全保護裝置、報警裝置、方向指示、以及擴展友好的LED計數顯示界面，協調實現對通道智能化控制與管理等。
智能擺閘能方便兼容IC卡、ID卡、條碼卡、指紋等讀卡識別設備的使用，為出入人員提供文明、有序的通行方式，有效管理人員進出?？蓮V泛應用于車站、碼頭、地鐵、工廠、大廈、智能小區、賓館、會所、企事業單位等需要對通道實現智能化管理的場合。
分為：單機芯：用于單通道和多通道；雙機芯：用于多通道

2、功能及特點

2.1標準產品功能特點：
1）具有故障自檢和報警提示功能，方便用戶維護及使用；
2）通過主控板上的內置小按盤，可編程設備的運行狀態；
3）機械結構防夾、防碰傷功能，在擺臂復位的過程中遇阻時，在規定的時間內電機自動停止工作，默認延時后再次復位（直到復位為止），且力度很?。?#8804;2Kg）；
4）防沖功能，在沒有接收到開閘信號時，擺臂自動鎖死；
5）擺臂同步可調（針對雙擺情況）；
6）具有自動復位功能，開閘后，在規定的時間內未通行時，系統將自動取消用戶的此次通行的權限；
7）可調節常開或常閉，以滿足不同場地的要求；
8）可與多種讀卡設備相掛接，接收繼電器開關信號工作；
9）單向、雙向擺功能，可單向或雙向控制人員進出；
10）可直接通過管理計算機實現遠程控制與管理；
11）延時自動復位，標準為開啟后5秒自動復位；
12）斷電擺臂自動擺開、上電自動閉合，符合消防要求。
2.2可擴展功能：
1）聲、光報警功能，含非法闖入報警，防夾報警等；
2）計數功能；
3）紅外復位功能；
4）機箱加長，擺臂加長等。



3、智能擺閘系列標準型主要結構和配置（對擺＼單通道） ，

◇擺閘機箱 2臺
◇擺臂或亞克力 2套

◇擺閘主機板 1塊

◇擺閘從機板 1塊
◇方向指示板 2塊
◇擺閘電機 2個
◇紅外 4對
◇擺閘機芯及傳動部分 2套

◇24V3A電源 1個

◇空氣開關 1個

◇主控制器安裝盒 1個

◇從控制器安裝盒 1個

◇刷卡窗亞克力 2塊

◇方向燈亞克力 2塊

◇紅外亞克力 8塊

◇10芯主副機連接線3.5米 1條

◇2芯主副機電源線3.5米 1條



4、標準技術參數

◇機箱材料： 國產標準（304號）不銹鋼
◇機箱尺寸： 1200長*280寬*980高（MM）（標準）
◇擺臂長： 250-900mm
◇重量：80Kg
◇擺臂傳動角度：180度
◇擺動方向： 單向或雙向
◇工作電壓： AC220 ±10% V/50 ±10% HZ
◇驅動電機： 直流有刷電機（24V）
◇輸入接口： 干接點信號或12V電平信號或脈寬≥100ms的12V脈沖信號，驅動電流≥10mA
◇通信接口： RS485標準 距離≤1200米
◇LED指示燈： 2個 讀卡窗： 2個
◇通行速度： 40人/分鐘（常開），25-30人/分鐘（常閉）
◇閘門開、關時間： 1-2秒
◇上電后進入通行狀態所需時間： 3秒
◇出現故障后的自動復位時間：10秒
◇工作環境：室內、室外（陰棚）
◇溫度：-20℃—— 50℃ 相對濕度：≤90%，不凝露
